安裝注意事項：
1、按照示意圖所提供的連接尺寸進行安裝，配接管線。儲液罐需豎直安裝，并用螺栓及螺母固定牢靠，禁止直接掛接在支架上。帶有手動補液裝置的系統，需把手動補液裝置固定于罐體所帶的固定安?? 裝架上，然后進行固定罐體和管路連接。
2、如果是利用熱虹吸原理，由于溫差相應地有了密度差而促使緩沖液或隔離液自循環。為了產生良好的封液循環，罐內液位可比軸封箱高出1～2m(不允許管路上有局部阻力)。如果系統中使用泵送效用裝置為緩沖液或隔離液循環提供動力，罐體固定于密封上方即可，非特殊情況，罐體應盡量靠近泵，但要留有足夠的操作和保養空間。從泵密封至罐體的所有管道應至少有10mm/240mm的上坡斜度，使用平滑的大曲率半徑彎頭。
3、通常罐體與密封連接的管路我們不提供，只提供附屬單元、焊接接頭或法蘭(根據用戶需要做具體配置)。如采用焊接連接，應檢查組焊后管路的暢通，避免臟堵。管路通徑應符合圖紙要求，耐壓符合現場工作壓力的1.5倍，并且可焊性良好。
4、管路的布置應有利于密封腔及管路中的氣體排到儲液罐中，管路中不能有氣體積聚。為便于流體流動，減少流體與管路的流動阻力，應盡量減少使用90°接頭，如需要可選用大彎角過渡。
5、儲液罐上的隔離液入口(BI)必須與密封壓蓋上的隔離液出口(BO)相連；儲液罐上的隔離液出口(BO)必須與密封壓蓋上的隔離液入口(BI)相連。管路的連接應緊固可靠，管路為不銹鋼硬管連接的，當確定好密封與儲液罐的相對位置后，儲液罐將不能再隨便移動。
6、接頭的安裝、連接必須保證密封性能良好，且在振動及溫差較大的情況下不松脫，保證密封良好。

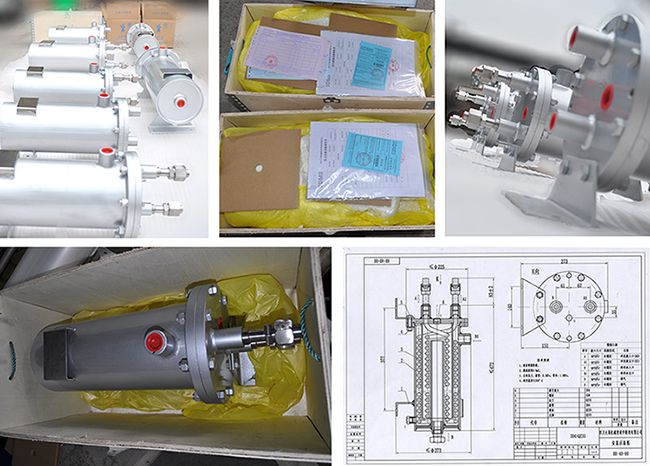

7、HR系列所使用的儲液罐，冷卻水進出接口為3/4NPTE，進口在罐體的底側，出口在罐體上側。隔離液進出口為1/2 NPTE，均在罐體頂部。在罐體的頂部和底側分別有兩個排液口，分別為3/4 NPTE和3/8 NPTE，設備正常使用的時候，兩個排液孔應該處于封堵狀態。
8、安裝過程應保護好罐體，并保證雜質不要進入罐體中。禁止敲擊、碰撞罐體等野蠻操作。
9、如儲液罐配備檢測儀表，應小心安裝，并保證儀表正常工作時所需參數，以免損壞儀表精密部件。
使用注意事項：
1、將儲液罐固定到安裝架上加注緩沖液之前，應清潔系統。外部管路應徹底清掃，必要時應對系統進行清掃。
2、把清潔的緩沖液注入到輔助系統和密封回路中。密封循環液應選用潤滑性好，飽和蒸汽壓低的液體，且不應對機械密封金屬和非金屬材料產生腐蝕，不含有雜質、細小顆粒，不易結垢、結晶和結焦，對于石油烴類介質，推薦使用20#輕質油或46#汽輪機油。用戶也可參照同類裝置系統中密封的同類介質而選用密封循環液，或同密封生產廠家咨詢。冬季，在開泵前要對密封輔助系統各部件及管路預熱，保證密封循環液有較好的流動性。
3、HR系列儲液罐系統中循環液由底部注入，自行填充儲液罐中的空間。要排出密封腔、管路中的氣體。有補液泵的，同時將緩沖液裝到補液泵油箱中，液面在油箱的上液鏡中。
4、對系統進行靜壓檢測，保證各處密封良好。
5、正常工作時，除補液閥門外，各關閉閥都打開。壓力罐系統中到排空管道管線應通過閥門和孔板聯接，閥門常開。
6、被密封介質≧80℃,一般選用強制循環循環系統，即與系統相連通密封腔密封旋轉部門上加裝泵送環，被密封介質溫度<80℃，選用熱對流循環，也可以選用強制循環系統。
7、正常工作時，機械密封的壓蓋上循環管路進口溫度≤55℃，出口溫度≤80℃。且進出口有明顯的溫差，壓蓋不過熱。
8、根據罐體及循環管路的溫度，可適當調節冷卻水的流量。
系統維護：
1、工作中保持循環密封液的液面或總量的穩定。定時觀察壓力罐的視鏡液面位置，缺少較多時應及時補給。注意密封液清潔及管路暢通，注意整個密封系統的溫度壓力變化不超過允許范圍。
2、通過手動補液泵補液的，先打開補液閥門，再搖動補液手柄，液面滿足使用要求后停止，關閉補液閥門。注意不可過量補給，以免造成系統壓力過度升高，損壞機械密封和其他系統部件。
